この動画は、日本を訪れた際に気づいた電気コンセントの違いから始まり、なぜ日本が他の先進国と異なり接地端子のないタイプAプラグを主に使用しているのかを詳しく解説している。100ボルトシステムを採用する世界唯一の国である日本の電気インフラの歴史的背景と、GFCI（漏電遮断器）とRCD（残留電流デバイス）の違い、そして各国の電気プラグシステムの安全性比較について技術的な観点から分析した内容である。
日本の電気システムとの出会い
最近、美しい国である日本を訪れる機会がありました。そして、どこに行ってもこのタイプAプラグを目にすることに気づかずにはいられませんでした。
これらは昔、ここアメリカでは非常に一般的でした。昔と言うときは、60年ほど前のことを話しています。これらは実際には1960年代に国家電気規定から禁止され、代わりに皆さんがアメリカのほぼどこでも目にするタイプBを使用しています。
この2つの大きな違いは、アース線であるこの3番目の下の端子で、これは接地またはアース端子です。しかし日本にいる間、私が見た多くのコンセントの中で、実際にこのタイプBプラグのようなものを持っていたのは1つのコンセントだけでした。残りはすべてこれらのタイプAと、すぐに説明するいくつかの特殊なものでした。
新幹線やロボットウェイター、そして話すトイレがあるこの素晴らしく技術的に進歩した国で、なぜそのコンセントに接地端子やアース端子がないのでしょうか。実はこれはかなり興味深い話なのです。
電気システムの基礎知識
まず、これらの電気システムに関して皆さんが知っているかもしれない、あるいは知らないかもしれない関連する基礎知識をカバーしましょう。
アメリカおよび中央アメリカと北アメリカの多くの国では、これらの110から120ボルトシステムを使用しています。メキシコと他のいくつかの国では127ボルトを標準として使用しています。そして世界の残りの部分、つまりこの惑星の人口の大部分は220から240ボルトの間のどこかを使用しています。
日本は実際に100ボルトを使用する世界で唯一の国です。そして、特にコンセントにアースや接地端子を使用しない最も先進的な国として、これは圧倒的に最も先進的です。
接地の重要性
そもそもなぜ接地が重要なのかについて話しましょう。
もしあなたが接地のないこのようなコンセントに電化製品やデバイスを差し込んで、何らかの故障が発生した場合、電流は他の場所に行こうとします。通常、例えば使用している電化製品に金属ハウジングがある場合、電流はそこに向かう可能性があり、これは危険です。
しかし、ほとんどの場合、電流は最も抵抗の少ない経路を見つけて、回路の他の場所に行くか、電化製品自体に行きます。そして、そこに敏感なものがある場合、その電子基板や電化製品内部の何かを破損させる可能性があります。
接地は通常、電化製品や電子機器を保護するのに最も役立ちます。とは言え、場合によってはあなたが最も抵抗の少ない経路である場合、100から240ボルトのどこかの実際の余分な電流があなたに向かう可能性があり、それは明らかに非常に危険で、時には致命的でもあります。
ですから、ほとんどの場合、接地は私たちの物を保護していますが、時には私たち自身も保護してくれます。
接地がないもう1つの問題はアーク放電です。アーク放電は皆さんが以前に見たことがある小さな閃光と火花のことです。そして、これらは電気火災につながる可能性があります。電気火災ももちろん良いものではなく、皆さんにとって危険な場合があります。
言うまでもなく、接地は非常に重要であり、可能な限り本当にすべてのコンセントに備えるべきものです。
日本のコンセント調査
これを調べ始めたとき、私は自分に言いました。ここで何か見落としているに違いない。これは世界で最も技術的な国の1つである日本だ。だから、おそらく何らかの安全装置か何かがあって、私が見落としているものがあるのだろう。そして、それはコンセントボックス自体の中にあるに違いない。
そこで、責任ある観光客なら誰でもするであろうことをしました。私は滞在していたホテルや、訪問していた家でさえも、許可を得て、コンセントを分解し始め、ここの背面内部をチェックして、舞台裏で彼らが何を持っているかを確認しました。
私は日本のホームセンターまで行って、これらすべてを購入しました。そこに接地があるのか、それとも私が見落としているものがあるのかを本当に理解したかったのです。
実際には、ありません。
例えば電灯スイッチとプラグと電話ジャックをすべて同じコンセントに入れるなど、あらゆる種類のクールな構成ができます。だから、彼らが超モジュラーで何でもできるのはちょっと素晴らしいことです。
しかし、ここを除いて、これらのどれにも接地はありません。フォーク型または円形端子がある場合、実際にこの小さなフラップの下にあるこのネジに取り付けて、所定の場所にプラグインできます。そして、独自に出てくる接地線を持つ通常のタイプAプラグの1つに加えて、それを使用できます。
ちょっとした不器用なセットアップで、場違いに見えるものでしたが、私はこのものを至る所で見ました。実際、彼らが使用するほとんどのトイレは、非常に先進的ですが、実際に同じセットアップを使用しています。
日本のトイレについて
トイレといえば、日本はトイレの作り方を正しく知っています。つまり、これらのものはほぼどこでも温座があります。彼らはあなたに話しかけることができます。彼らはホワイトノイズや音楽を演奏して、あなたが実際にそこで何をしているかの音を偽装できます。そして、彼らはただただ素晴らしいです。即座に温かい水。これらのものには一式が揃っています。
しかし、話が逸れました。
日本の電気安全システム
さて、日本のほとんどのコンセントに接地がないことは確立しましたが、彼らの回路システムには実際に人々がショックを受けることを防ぐのに役立つものがあります。
それが行うことは、回路から出ていく電流の量と回路に戻ってくる電流の量を比較して、それらが正確に同じであることを確認するシステムです。
これは珍しいことではありません。私たちはこれらを世界中で見ますが、これらをRCDまたは残留電流デバイスと呼ぶことにします。これらは、入ってくるものと出ていくものとの間のその不一致または違いを探して、それが同じであることを確認しています。
入ってくるものが少し違う場合、それはその一部がどこかに漏れたことを意味します。そして、しばしばそれが漏れるとき、それは何らかの故障があることを意味し、それがあなたまたは家の他の誰かに漏れた可能性があり、それは良くありません。そこで、すべてを遮断します。
これは多くの異なる名前があり、日本のGFCIを含むあらゆる異なる種類のもので呼ばれています。これについてはすぐに話します。これらすべてをカバーするために、私はこれに包括的な用語RCDを使用するつもりです。
これらのRCDは、実際にヨーロッパのような場所では完全に標準です。ヨーロッパのほとんどは少なくともこれらを要求し、ほぼすべての家庭の回路ブレーカーパネルにそれらを持っています。そして、それらは日本の家庭の約90％以上にも現在存在しています。
GFCI vs RCD の比較
アメリカに住んでいる場合、またはアメリカによく行く場合、おそらくテストとリセットボタンが付いているこれらの小さな仲間にかなり慣れているでしょう。これらはGFCIまたは接地故障回路遮断器と呼ばれています。
これらはアメリカでは非常に一般的ですが、少なくともこの形態では他の国ではそれほど一般的ではありません。そして、それにはいくつかの利点といくつかの欠点があります。
問題は、日本やヨーロッパが使用するようなほとんどの全家庭RCDは、少なくとも30ミリアンペアの電流差を検出したときにのみトリップするということです。それらはまた、電力を遮断するのに最大約40ミリ秒かかります。
しかし、このようなGFCIは、わずか5ミリアンペアを検出するとトリップし、25ミリ秒未満でトリップします。
これは実際に巨大な要因です。なぜなら、子供、高齢者、そして心臓病のある人のリスクのためです。これらの個人にとって、より遅い応答時間と組み合わされたRCDに存在する30ミリアンペアの閾値は、リスクの10倍の増加を表し、実際にすでに致命的である可能性があります。一方、より速い25ミリ秒の応答時間を持つGFCIで見つかる5ミリアンペアの閾値は信じられないほど安全です。
とは言え、ほとんどの場合、これらの両方はかなり安全であり、両方とも多くの命を救うでしょう。
インライン GFCI、しかし、このカテゴリーで勝利します。GFCIに1点。
もう1つの大きな要因は、RCDは通常、住宅全体をカバーする1つのデバイスだということです。だから、家のどこかで何かがトリップした場合、家全体の電力を遮断することになります。
それは良いことでもあり悪いことでもあります。なぜなら、すべてをカバーしており、安くできるからです。しかし、浴室で何かがトリップしたのか、寝室でトリップしたのか、地下室でトリップしたのかがわからないので悪いことです。どこでもありえます。
一方、GFCIは1つのローカル回路またはブランチに設定されています。そして、それにより、問題がどこにあるかを検出しやすく、リセットしやすくなります。そのため、回路ブレーカーボックスまで行ってリセットする必要がありません。
しかし、それはまた、家のすべての単一ブランチ、または少なくとも必要な場所にこれらを置かなければならないという制限でもあります。
だから、私はそれがGFCIに1点、RCDに1点だと言うでしょう。
最後に、GFCIはブランチレベルでインストールする必要があるという大きな欠点があります。つまり、例えばキッチンにいる場合、現在のほとんどのキッチンのコードでは、実際にカウンターの上のコンセント用にキッチン内に2つのGFCI回路を持つ必要があります。
そして、それはより多くのGFCIの設置を意味し、それはより多くのコストを誘発し、その後、その設置費用すべてのようなもので行うより多くのメンテナンスがあります。それはかなりの量になります。
そして、240ボルトシステムにGFCIを置く場合、あらゆる種類の偽陽性が導入される可能性がはるかに高く、おそらく非常に迷惑になるでしょう。
だから、RCDは240ボルトシステムにとってより意味があるのです。だから、それは240ボルト国または200プラスボルト国でのRCDに少なくとも1点です。
日本のシステムの矛盾
ここで問題があります。日本は実際にはわずか100ボルトしか使用していませんが、GFCIは使用していません。これらの高電圧国により適したRCDを使用しています。
なぜでしょうか。これについて読んでいると、彼らは実際に100ボルトをGFCIを使用しない理由として使用しているようです。彼らは100ボルトはより低い電圧量のために実際により安全だと言っています。
そして、それは通常、例えばアメリカの15または20アンペアと同様の電流です。そこを通過する電圧はほとんど少なくありません。
そして、それは本当に特にGFCIがこの場合に非常によく機能する可能性があるときに、より効果的でないRCDを使用することを正当化するようには思えません。
歴史的背景と経済的要因
だから、これはすべて疑問を提起します。なぜでしょうか。なぜこれほど先進的な国が電気システムで接地を使用せず、なぜ少なくとも外見上は人間にとっても使用している電子機器にとっても実際により安全でないシステムを選択するのでしょうか。
よくあることですが、答えはお金に帰着します。
1880年代に日本が都市の電化を開始したとき、彼らはドイツとアメリカの両方から技術を輸入しました。そこで、東日本はドイツにインスパイアされた50Hzの電気に落ち着き、西日本は60Hzのアメリカの電圧を採用しました。
今日でも日本は電気的に分かれており、100Vシステムはかなりシンプルです。それは単にコスト削減と引用符で囲まれた安全性に帰着します。より低い電圧、より少ないリスク。
繰り返しになりますが、それはそれほど重要でない量だけ少ないので、私はそれに同意するかどうかわかりませんが、それが彼らが100ボルトを選択する理由として主張する理由です。
変更の困難さ
だから、ここでの私の疑問は、なぜ日本は接地とGFCIに切り替えないのか、そしておそらく120ボルトやそのようなより標準的な何かにさえ切り替えないのかということです。
答えは本当にアメリカがすぐにメトリックシステムに切り替える可能性が低いのと同じ理由です。そこにより良いオプションがあり、それがほぼすべての方法でより良いことが証明されているにもかかわらず、そうすることのコストは巨大でしょう。
それは何年もかかり、何十億ドルもかかるでしょう。そして、本当の疑問は、それは実際に価値があるのか、それとも彼らが持っているもので作業できるのかということです。
ヨーロッパのほとんどが接地コンセントとRCDの両方を使用するベルトとサスペンダーのアプローチを採用し、アメリカでさえも、私はほとんどのヨーロッパのプラグより劣っていると思いますが、家庭の一部の領域でのみGFCIを使用しますが、少なくとも接地コンセントと最も重要な場所でのGFCIを持っている一方で、日本には深刻な追いつきがあります。特に、私たちが皆知っている技術革新の強国であることを考えると。
現在の電気規定
今でも彼らの現在の電気規定は、ほとんどの状況で接地コンセントを要求していません。
とは言え、日本の電気規定はかなり厳格で、電安法または電気安全法と呼ばれるものによって管理されています。だから公式には、ほとんどの電気設置と修正を実行するために免許を持った電気技師が必要です。
そして、それとともに、申し訳ありませんが日本のDIYerですが、電気はあなたの手の届かないところにあるべきです。
その点について、自分のコンセント作業の仕方を学ぶのが好きなアメリカのDIYerの場合、私はここでコンセントを配線するときにDIYerが犯す12の最も一般的な間違いを示す絶対に無料のPDFをまとめました。それに興味がある場合は、ここのQRコードをチェックするか、説明のリンクを使用できます。これは完全に無料のダウンロードで、少なくともここアメリカでコンセントに関して軌道に乗り続けるのに役立ちます。
プラグ設計の評価

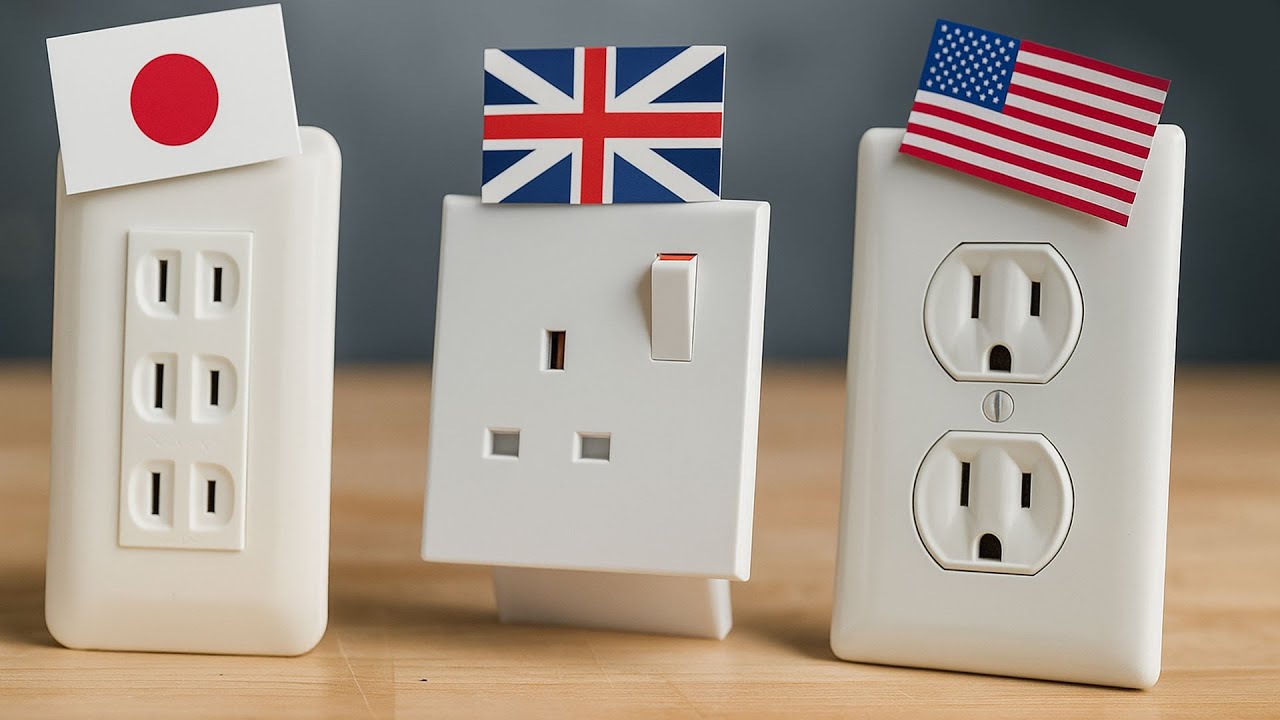

プラグ自体とコンセントとピンの構成については、日本とアメリカのタイプAとタイプBは、実際にイギリスのタイプGより本当に劣っています。
これらのものは信じられないほど安全です。それらは超よく設計されており、それらは踏んだ場合、またはこのものを武器として使用して誰かをそれで叩いた場合にのみ本当に致命的です。なぜなら、それは大きくて重くてかなりひどいからです。
しかし、一般的にそれらはかなり素晴らしいです。タイプFまたはShukcoプラグも言うまでもなく、これも超よく設計されており、非常に安全で、使いやすいです。自分でショックを受けることも困難です。
だから、私たちの誰もが、すべての異なるプラグの長所と短所にもかかわらず、私たちのプラグや標準やシステムをすぐに大幅に変更する可能性は低いです。多分段階的にでしょう。
しかし、次回あなたのものとは異なるプラグを持つ国を訪問するときは、それをもっとよく見て、自分に聞いてみてください。あなたは運を感じていますか、パンク。
イギリスのタイプGプラグがなぜ世界で最もよく設計されたプラグかもしれないと私が思う理由を学ぶために、こちらのビデオを見て、あなたが見逃しているものを確認してください。
私は Learn Today のニールスです。視聴ありがとうございました。
